物理学有一条人人默认的边界：光无法被限制在比它自身波长更小的空间里。
华沙大学物理系的研究团队刚刚把这条边界往前推了一大步。他们在发表于《ACS Nano》的研究中证明，通过一种由二硒化钼（MoSe₂）制成的超薄亚波长光栅，红外光可以被稳定捕获在仅40纳米厚的薄层之中，比人类头发丝细整整一千倍，而光栅本身厚度仅为其所捕获光波长的几十分之一。
这不只是一个实验室里的漂亮数字，它指向了整个光子学领域正在等待的那把钥匙。
光为什么难被"装进"小盒子
要理解这项突破的难度，需要先理解光的一个基本特性：它是一种波，有自己天然的"体型"。
可见光的波长通常在几百纳米量级，红外光可以达到微米甚至更长。这意味着，任何试图把光限制在比它波长更小的结构里的尝试，都像是试图把一条大鱼塞进一个比它身体还小的鱼缸——光会"溢出来"。
传统的亚波长光栅通常由硅、砷化镓或氮化镓等常见半导体材料制成，需要几百纳米厚才能有效捕光，一旦做得更薄，对光的束缚能力就会迅速丧失。更麻烦的是，传统制备方法产出的样品尺寸极为有限，典型面积只有约十平方微米，对大多数实际应用来说远远不够用。
华沙大学团队绕过这堵墙的方式，是换一种材料。
MoSe₂是一种过渡金属二硫化物，属于二维层状材料家族，与广为人知的石墨烯同族，但具有石墨烯所不具备的半导体特性。它的折射率约为4.5，意味着光进入这种材料后速度会降至空气中的约四分之一，远超硅（约3.5倍）和普通玻璃（约1.5倍）。折射率越高，光被压缩得越厉害，束缚它所需的物理结构也就可以做得越薄。
正是这个数字，让40纳米成为可能。
1500倍的增强，和一扇通向量产的门
这项研究让人兴奋的地方不止于"把光关住"这件事本身，还在于被关住的光能做什么。

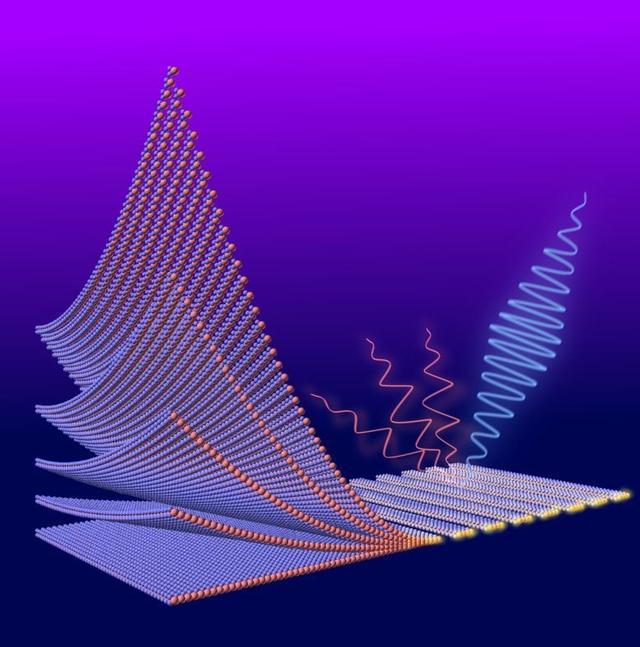

MoSe₂具有显著的非线性光学效应，其中最引人注目的是三次谐波产生：三个光子在材料内部"合并"，产生一个频率恰好是原来三倍的新光子。具体来说，三个红外光子可以转化为一个蓝色光子，实现了频率的大幅跃升。
研究团队测量发现，与普通平坦的MoSe₂薄层相比，制成亚波长光栅后的光限制效应使这种三次谐波信号增强了逾1500倍。被捕获的光在光栅结构内部反复振荡，与材料发生更强烈、更持续的相互作用，相当于把光的"工作时间"大幅延长了。
这种增强效应在光子传感、频率转换和量子光学器件等领域具有直接的应用价值，但要走出实验室，还需要解决制造工艺的可扩展性问题。
过去，MoSe₂薄层通常采用剥离法制备，原理接近用胶带撕石墨烯，操作简单，但每次只能得到几平方微米的随机碎片，尺寸和均匀性都无法控制，离实用化相差甚远。
华沙团队转向了分子束外延（MBE）技术，这是半导体工业中生长高质量晶体薄膜的标准方法，此前从未被用于MoSe₂这类二维材料。结果令人振奋：他们成功制备出覆盖数平方英寸、厚度始终维持在40纳米的均匀MoSe₂薄膜，长宽比达到百万分之一，相比之下，一张A4纸的长宽比也不过两千分之一。
均匀、大面积、厚度可控，这三个关键词意味着这项技术具备了走向工业化的基本条件。
光子学的下一个转折点
这项研究的更大背景，是整个半导体和信息技术产业正在面临的一次系统性瓶颈。
数十年来支撑芯片性能持续翻倍的摩尔定律正在逼近物理极限，硅基电子器件已很难在现有架构下继续缩小。学界和工业界的目光越来越多地转向光子学：用光子而非电子来传输和处理信息，理论上可以获得更快的速度、更低的能耗和更小的器件尺寸。
关键问题一直是：如何在微米乃至纳米尺度上精确操控光？
华沙大学的这项成果，提供了一个新的答案的片段：超高折射率的二维材料加上亚波长光栅结构，可以把光束缚在一个极端细薄的空间里，同时激发出强烈的非线性效应，而制造这种结构的方法，已经与成熟的半导体工艺兼容。
研究团队在论文中明确指出，这一平台有望用于构建超紧凑的非线性光学器件、光子集成电路中的频率转换单元，以及下一代光学传感系统。
光子时代还没有完全到来，但40纳米的这一步，让它离现实又近了一点。
